Razumevanje mikrostrukture grafita za boljšo učinkovitost materiala
Oct 17, 2025
I. Zakaj je mikrostruktura pomembna
V mojih sedmih letih vindustrija grafitnih materialov, tesno sem sodeloval s strankami na področju polprevodnikov,vakuumske peči, metalurgija, izdelava kalupov, inshranjevanje energije. Inženirji in nabavne ekipe mi pogosto postavljajo isto vprašanje:
"Zakaj dva grafitna izdelka s podobnimi specifikacijami delujeta tako različno?"
"Ali mikrostruktura res vpliva na prevodnost, toplotno stabilnost ali trdnost?"
Odgovor je vedno pritrdilen.Grafit je morda videti kot "samo ogljik", vendar še zdaleč ni preprost. Njegovo delovanje je v celoti odvisno od njegove mikrostrukture-kako so atomi poravnani, kako so orientirana zrna, kako se oblikujejo pore in kako enakomerno so delci porazdeljeni.
Te strukturne podrobnosti določajo, ali lahko grafitna komponenta učinkovito prevaja elektriko, vzdrži dolgoročno-toplotno obremenitev in ohrani trdnost v ekstremnih vakuumskih pogojih.
Kot prodajni inženir priSHJ KARBON, sem videl, kako pravilno razumevanje mikrostrukture določa uspeh ali neuspeh pri neštetih projektih.z25 let strokovnega znanja o raziskavah in razvoju ter proizvodnji grafita, naša ekipa ve, da se prava uspešnost začne s strukturo, ne s kompozicijo.Ta članek deli ključne vpoglede za vse, ki jih zanima, zakaj se grafit obnaša tako, kot se-in kako izbrati pravi material za vsako aplikacijo.
Ta analiza je osredotočena izključno na proizveden grafit v fizični obliki trdnih blokov.

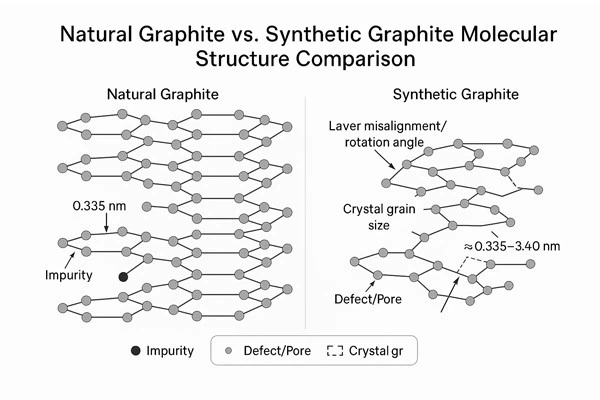

II. Od naravnega grafita do umetnega grafita: razvoj strukture
Da bi razumeli mikrostrukturo, moramo začeti z izvorom grafita.
Naravni grafit nastaja z geološkimi procesi v milijonih let. Njegovi kristali so zelo urejeni in popolnoma slojeviti, kar mu daje odlično prevodnost in toplotne lastnosti.Vendar pa pogosto vsebuje nečistoče in ima močno usmerjeno strukturo, zaradi česar je delovanje manj nadzorovano pri natančnih ali visoko{0}}čistih aplikacijah.
Umetni grafit,po drugi strani pa je zasnovan.Z nadzorovano karbonizacijo in grafitizacijo se atomi ogljika ponovno poravnajo in tvorijo konsistentno kristalno strukturo grafita.Ta "oblikovana" struktura inženirjem omogoča natančno-nastavitev gostote, čistosti, poroznosti in velikosti zrn za posebne aplikacije-zaradi česar je umetni grafit izbrani material za napredne industrijske sisteme.Če je naravni grafit dar narave, potem je umetni grafit produkt natančnega oblikovanja.Nato poglejmo, kako različni procesi oblikovanja oblikujejo njegovo notranjo strukturo.
III. Kako procesi oblikovanja definirajo mikrostrukturo
Pri proizvodnji umetnega grafita proces oblikovanja določa razvoj mikrostrukture. Različni načini oblikovanja vplivajo na orientacijo zrn, enakomernost gostote in anizotropijo-, kar ustvarja materiale z različnim fizičnim obnašanjem.
|
Metoda oblikovanja |
Orientacija zrn | Anizotropija | Tipične aplikacije |
|---|---|---|---|
| Oblikovan | Pravokotno na smer stiskanja | Opazno | Majhne komponente preproste-oblike |
| Ekstrudirano | Vzporedno s smerjo iztiskanja | Močna | Dolge palice, kontinuirani profili |
| Vibrirano | Skoraj naključno | Zmerno | Bloki z velikim ali širokim-prerezom |
| Izostatično | Naključno usmerjeno | Minimalno | Kompleksne-komponente višjega cenovnega razreda |
Na primer,izostatični grafit ima skoraj izotropno strukturo-enotno gostoto in zelo stabilne lastnosti-zaradi česar je idealen za vakuumske peči, polprevodniška orodja in precizne kalupe.Ekstrudirani grafit kanalizira prevodnost in toploto vzdolž ene smeri, zaradi česar je primeren za grelne elemente in elektrode. Medtem pa uliti in vibrirani tipi nudijo učinkovitost za množično proizvodnjo oziroma veliko{1}}dele.
priSHJ KARBON, smo specializirani zavisoko{0}}zmogljiv umetni grafit, še posebejizostatični grafit.
V zadnjih 25 letih smo strankam v vakuumski, polprevodniški in termični predelovalni industriji pomagali izbrati in optimizirati grafit glede na njihove mikrostrukturne potrebe. Za nas oblikovanje ni samo korak proizvodnje-je temelj nadzora strukture in zanesljivosti delovanja.
IV. Kako mikrostruktura vpliva na delovanje
Vse lastnosti grafita-gostota, prevodnost, trdnost-izhajajo iz njegove notranje strukture.
Splošni kazalniki učinkovitosti umetnega grafita
|
Lastnina
|
Opis |
|---|---|
| Nasipna gostota | Vključuje notranje pore in neposredno odraža kompaktnost materiala. Večja nasipna gostota pomeni večjo mehansko trdnost in boljšo odpornost proti eroziji. |
| Prava gostota | Gostota samega materiala brez por. Idealna prava gostota grafita je2,26 g/cm³. Bolj ko se umetni grafit približuje tej vrednosti, bolj popolna je njegova kristalizacija in manj nečistoč vsebuje. Nižja prava gostota običajno kaže na več kristalnih napak, kar vodi do zmanjšane električne in toplotne prevodnosti. |
| Velikost delcev | Opisuje velikost delcev in njihovo območje porazdelitve. Vpliva na gostoto pakiranja, obdelovalnost in elektrokemijsko obnašanje. |
| Poroznost | Predstavlja odstotek prostornine por v celotnem materialu. Vpliva na gostoto, trdnost in prepustnost za pline ali tekočine. |
| Upogibna trdnost | Sposobnost materiala, da se upre upogibanju ali zlomu - je pokazatelj mehanske trdnosti in vzdržljivosti. |
| Tlačna trdnost | Označuje, kako dobro material prenaša tlačne obremenitve brez deformacij ali poškodb. |
| Natezna trdnost | Odraža sposobnost materiala, da se upre napetosti in vlečnim silam, kar kaže na kakovost lepljenja med grafitnimi zrni. |
| Modul elastičnosti | Razmerje med napetostjo in deformacijo med elastično deformacijo. Meri togost - višji modul pomeni, da je material bolj tog in manj verjetno, da se bo deformiral. |
| Vsebnost pepela | Količina ostankov materiala po-zgorevanju pri visoki temperaturi. Manj pepela pomeni večjo čistost in boljšo elektrokemijsko stabilnost. |
| Fiksni ogljik | Dejanska vsebnost ogljika v materialu. Višja vrednost fiksnega ogljika pomeni boljšo prevodnost, čistost in odpornost proti oksidaciji. |
| Toplotna prevodnost | Predstavlja sposobnost materiala za prenos toplote, ki je pri grafitu zelo anizotropna. • Za materiale, ki-odvajajo toploto (npr. elektronska embalaža):Večja ali enaka 150 W/(m·K)• Za izolacijske materiale:Manj ali enako 50 W/(m·K) |
| Koeficient toplotnega raztezanja | Opisuje hitrost širjenja na 1 stopinjo dviga temperature. Določa odpornost-na toplotne udarce. • Za visoko{4}}temperaturne aplikacije, anizek koeficient (manj kot ali enak 6 × 10⁻⁶/stopinja)pomaga preprečiti razpoke med hitrimi temperaturnimi spremembami. |
| Trdota (npr. trdota po Shoru) | Meri površinsko odpornost proti elastičnim deformacijam, kar kaže odpornost proti obrabi in vzdržljivost materiala. |
| Električna upornost | Električna upornost na enoto dolžine in-prečnega prereza. Prikazuje, kako močno material nasprotuje električnemu toku. V obratnem sorazmerju s prevodnostjo (Prevodnost=1 / upornost). |
| Drugi parametri | Vključivsebnost žvepla, vlage, stopnja grafitizacije, specifično površino, porazdelitev velikosti por, porazdelitev velikosti delcev, intoplotna kapaciteta. Ti so odvisni od postopka oblikovanja in uporabe. |
Poleg zgornjih indikatorjev so drugi pomembni parametri vsebnost žvepla, vlaga, stopnja grafitizacije, specifična površina, porazdelitev velikosti por, porazdelitev velikosti delcev in toplotna kapaciteta.
Kot sem povzel v svojih nedavnih tehničnih dokumentih - "Velikost delcev in struktura por materialov" in "Kako različne toplotne zmogljivosti prispevajo k energetski učinkovitosti" - vsi proizvajalci ne zagotavljajo celotnega niza teh indikatorjev. Razpoložljivi parametri so pogosto odvisni od procesa oblikovanja in predvidene uporabe grafitnega materiala.
Vpliv mikrostrukture na lastnosti umetnega grafita
Mikrostruktura odločilno vpliva na delovanje umetnega grafita. Razmerje je mogoče analizirati z naslednjih vidikov:
|
Mikrostrukturni faktor
|
Vpliv na lastnosti |
|---|---|
| Stopnja grafitizacije | Višja stopnja grafitizacije ima za posledico bolj urejeno kristalno strukturo, znatno izboljšanje električne in toplotne prevodnosti, zmanjšanje upornosti in rahlo povečanje modula elastičnosti. |
| Velikost zrn | Večja velikost zrn na splošno kaže na popolnejšo kristalno strukturo, ki izboljša tako električno kot toplotno prevodnost. |
| Vmesni razmik | Večji medslojni razmik poveča upornost in zmanjša elektronsko mobilnost med kristalnimi plastmi. |
| Kristalne napake | Praznine povečajo upornost in zmanjšajo toplotno prevodnost, medtem ko dislokacije in deformacije mreže zmanjšajo tlačno in upogibno trdnost. |
| Kristalografska orientacija | Višja prednostna orientacija mikrokristalov vodi do večjih anizotropnih-variacij v prevodnosti, toplotnem raztezanju in trdnosti v različnih smereh. Grafit z nizko anizotropijo (skoraj izotropijo) kaže enakomerno nizko toplotno raztezanje in odlično odpornost na toplo-sunke. |
| Velikost in porazdelitev delcev | Manjši in bolj enotni delci izboljšajo gostoto pakiranja, zmanjšajo notranje napake in povečajo mehansko trdnost, kot so upogibna, tlačna in natezna trdnost. Drobnozrnat-ali ultra-fin grafit kaže vrhunsko natezno trdnost in enakomernost v primerjavi z grobozrnatimi-razredi. |
| Poroznost | Nižja poroznost ustreza večji nasipni gostoti, kar izboljša električno in toplotno prevodnost, mehansko trdnost in sposobnost tesnjenja. Velikost in morfologija por vplivata tudi na odpornost proti oksidaciji in koroziji. |
Logično razmerje: od mikrostrukture do makroskopske zmogljivosti
Thekristalna strukturadoloča osnovo,anizotropijadoloča smer,distribucija žitaureja obnašanje pri pakiranju inarhitektura pornadzoruje prenos. Na kratko:moč grafita se začne s strukturnim redom in se izpopolni z ravnovesjem med poroznostjo in celovitostjo zrn.
V. Od mikro do uporabe: različne industrije, različne prioritete
Vsaka industrija drugače ceni strukturo grafita:
- Polprevodniki in elektronika:zahtevajo visoko čistost, nizko poroznost in čisto površinsko strukturo.
- Metalurgija in visoko{0}}temperaturne peči:zahtevajo visoko trdnost, visoko prevodnost in odpornost proti oksidaciji.
- Shranjevanje energije:potrebuje uravnoteženo poroznost in porazdelitev zrn za boljšo reakcijsko učinkovitost.
- Strojna obdelava in oblikovanje:poudarek na dimenzijski stabilnosti in upogibni trdnosti.
- Raziskave in testiranje:poudarite strukturno doslednost in ponovljivost za zanesljivost podatkov.
Navsezadnje je izbira materiala ravnovesje medstrukturo, ceno in uporabo.
VI. Pristop SHJ CARBON k nadzoru mikrostrukture
priSHJ KARBON, verjamemo, da je razumevanje strukture ključ do uspešnosti. Naše 25-letne izkušnje z inženiringom grafita kažejo, da mikrostrukturna natančnost določa dejanske-rezultate.
Nadzorujemo vsako spremenljivko-čistosti surovin, mešalnega razmerja, izostatičnega tlaka, temperature grafitizacije in mikro-analize-, da zagotovimo, da vsak grafitni blok deluje, kot je načrtovano.
Z izgradnjo polnestruktura-to-zbirko podatkov o uspešnosti, naši inženirji zagotavljajo strankam natančna priporočila in sledljivo doslednost kakovosti.
Učinkovitost navsezadnje ni le preizkušena-ampakinženirstvo.
VII. Zaključek: od mikrostrukture do zanesljivosti
Mikrostruktura ni samo znanstveni koncept; to je temelj grafitne zmogljivosti. Ko boste razumeli, kako kristalna orientacija, poroznost in ravnotežje zrn oblikujejo vedenje, boste videli, zakaj sta dva "enaka" grafitna materiala lahko svetova narazen.priSHJ KARBON, naš cilj ni samo dobava grafita, ampak pomagati našim strankam, da ga resnično razumejo. Ker le z obvladovanjem strukture lahko oblikujemo materiale, ki delujejo zanesljivo, učinkovito in predvidljivo-vsakič.
